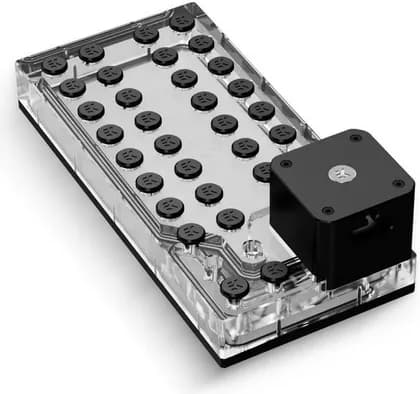

EK-QuantumX Loophole Distroplate D5 PWM - Black — это кастомное решение для водяного охлаждения, включающее резервуар, маршрутизацию и помпу, которое может быть установлено на 140-мм посадочные места для вентиляторов внутри корпуса (при условии, что в корпусе достаточно места). Оно уникально тем, что не имеет предварительно сформированных каналов для маршрутизации хладагента. Вместо этого каналы создаются пользователем. Поскольку водный путь не имеет встроенных внутренних каналов, а представляет собой внутреннюю структуру «открытого пространства», пользователь может самостоятельно прокладывать трубки от одного порта к другому внутри дистропластины, используя микроугловые адаптеры на 90 градусов и микрофитинги HDP или HDC.
Дистропластина может быть установлена практически на любое крепление 280 мм (2x140 мм), а с помощью угловых кронштейнов (продаются отдельно) пользователи могут установить ее под углом 90° к 120-мм или 140-мм креплению вентилятора. Она является частью линейки QuantumX, предназначенной для энтузиастов, желающих выделиться.
EK-QuantumX Loophole Distroplate D5 PWM - Black оснащена черными винтами, черной анодированной алюминиевой рамой и премиальной крышкой помпы EK-Quantum Convection, анодированной в черный цвет. Это усовершенствованное комплексное решение для водного контура, разработанное для уникальной эстетики, включает помпу, резервуар и в общей сложности 34 стандартных резьбовых порта G1/4". Подключение внутри дистропластины осуществляется через микроадаптеры, фитинги и трубки.
EK рекомендует использовать следующие компоненты:
- EK-Quantum Torque Micro Rotary 90°
- EK-Quantum Torque Micro HDC 12
- EK-Quantum Torque Micro HDP 12
- EK-Quantum Torque Micro Extenders
Между поверхностью резьбового отверстия и внутренней поверхностью крышки имеется пространство в 22 мм. Использование этих продуктов серии Torque гарантирует совместимость и устраняет любые потенциальные проблемы с высотой фитингов. Эти продукты не входят в комплект поставки распределительной пластины и приобретаются отдельно в любой предпочтительной отделке. Все тридцать два заглушки G1/4″ поставляются с этой дистропластиной, вместе с их черными крышками.
Оригинальная водяная помпа D5
Эта распределительная пластина для воды поставляется с мощной, но бесшумной помпой D5 с ШИМ-управлением. Целью было создать продукт с достаточной мощностью для обеспечения превосходной надежности и выдающейся производительности с несколькими блоками и радиаторами, сводя при этом шум к минимуму. Помпа D5 была обновлена до новейшей версии G3 (поколение 3) и поставляется с разъемом питания SATA, следуя последней тенденции в индустрии ПК по сокращению использования 4-контактных кабелей Molex.
Крышка EK-Quantum Convection изготовлена из фрезерованного на ЧПУ алюминия, анодированного в черный цвет. Она предназначена для улучшения эстетики помп D5 и имеет прямоугольный дизайн с удобным отверстием для прокладки кабеля и его максимального скрытия, что обеспечивает более аккуратный вид.
Стандарт EK Matrix7
Стандарт EK-Matrix7 унифицирует размеры продуктов, включая положение и расстояние портов, что делает сборку контура жидкостного охлаждения проще и интуитивнее, чем когда-либо. Распределительные пластины EK-Quantum соответствуют стандарту EK-Matrix7, что позволяет им легко интегрироваться с водоблоками GPU Vector², активными бэкплейтами и радиаторами Quantum Surface. Это означает, что пользователь потратит меньше времени на планирование контура и изгибание трубок, что приведет к созданию эпичной системы водяного охлаждения.
Резервуар:
– Размеры с прикрепленной помпой (Ш x Г x В): 140 x 87 x 294мм
– Объем резервуара: ~562мл
– Порты G1/4″: 34
– Заглушки: 32 штуки с крышками
– Рама: черный анодированный алюминий
– Крышка помпы: черный анодированный алюминий
Технические характеристики двигателя помпы:
– Двигатель: электронно-коммутируемый сферический двигатель
– Номинальное напряжение: 12V DC
– Потребляемая мощность: 23W
– Максимальный напор: 3.9m
– Максимальный поток: 1500L/h
– Максимальная температура системы: 60°C
– Материалы: Нержавеющая сталь, PPS-GF40, уплотнительные кольца EPDM, оксид алюминия, твердый уголь
– Разъем питания: SATA и 4-контактный разъем PWM FAN
Рабочий режим:
– Рабочий цикл ШИМ: ~ 20-100%
– Поведение по умолчанию: работает на 100% рабочего цикла при отсутствии сигнала обратной связи ШИМ
В комплекте:
– EK-QuantumX Loophole Distroplate D5 PWM - Black
– EK-Quantum Convection D5 - Black
– 8x крепежных винтов M3x20 7991DIN
– 8x ацеталовых стоек
– 8x металлических шайб M4 0,8mm
– 1x шестигранный ключ 2,5mm
– 1x универсальный шестигранный ключ EK-Loop (6mm, 8mm, 9mm)
– 32x никелированных латунных заглушки
– 32x крышки для заглушек EK-Quantum Torque - Black
