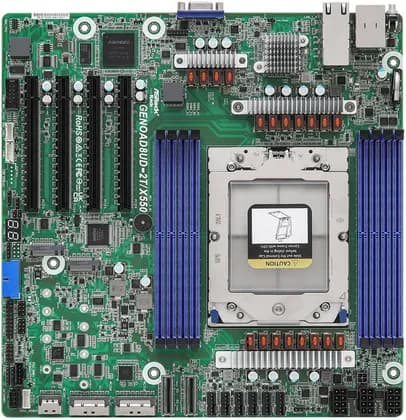

Материнская плата Rack GENOAD8UD-2T/X550 Genoa Форм-фактор. Это не форм-фактор mATX 9.6″ x 9.6″ или форм-фактор ATX 12″ x 9″. Вместо этого, он составляет 10.4″ x 10.5″. Даже при нестандартном размере, поиск места для монтажных точек крепления материнской платы оказался более сложной задачей для ASRock Rack. Это нестандартное шасси также означало, что первое шасси, в которое мы пытались установить эту материнскую плату, не подошло. Разъемы ЦП и память ASRock Rack GENOAD8UD 2T X550
На правом краю материнской платы мы видим шесть пятиконтактных разъемов для вентиляторов. Это довольно хороший набор, так как мы ожидаем, что эта платформа будет нуждаться в охлаждении. Третий компромисс с платформой — это ситуация с питанием. Учитывая ограничения по физическому размеру, материнская плата не имеет стандартного 24-контактного разъема питания. Вместо этого, у нее есть три входа питания ЦП 12В. Это означает, что она также поддерживает вход постоянного тока, если имеется большой источник питания 12В постоянного тока. Многие блоки питания не имеют трех входов 12В, и для выполнения обычных функций питания от стандартного 24-контактного разъема ATX блока питания требуется использовать адаптер. Хотя это может показаться большим количеством компромиссов, есть некоторые области, где эта плата превосходит стандартную материнскую плату mATX, помимо количества ядер. Например, здесь четыре слота расширения PCIe. Это не просто для вида, каждый из них является слотом PCIe Gen5 x16. Это только половина пропускной способности слота PCIe Gen5 процессора EPYC Genoa. Слоты Gen5 x16 также являются линиями от ЦП EPYC, которые поддерживают устройства CXL 1.1 Type-3. См. Compute Express Link CXL 3.0 как наше последнее руководство в этой области. Мы не смогли протестировать эти слоты с устройствами CXL, однако мы все еще находимся на ранних этапах развития устройств и поддержки, поэтому нашим читателям следует рассматривать поддержку CXL как перспективную функцию. Слоты PCIe ASRock Rack GENOAD8UD 2T X550 1Наличие 64 линий PCIe Gen5/CXL — это здорово, но есть и многое другое. Рядом с этими слотами расположены два слота M.2 PCIe Gen4 x4 для загрузочных SSD.
Слоты M.2 ASRock Rack GENOAD8UD 2T X550 1На нижнем краю материнской платы расположены разъемы и индикатор POST-кода, но другая важная особенность находится на правом краю. Всего имеется четыре разъема MCIO PCIe Gen5 x8 и один MCIO x4. MCIO — это новый разъем для поколения PCIe Gen5/CXL, однако это PCIe Gen5. Два из разъемов x8 также могут работать как 8 разъемов SATA III, но мы считаем, что эффективнее использовать HBA для подключения устройств SATA с более низкой скоростью. На этой материнской плате нет 7-контактных разъемов SATA, что кажется освежающе современным. Приятной особенностью является то, что ASRock разместила эти разъемы MCIO параллельно слотам PCIe x16 на материнской плате. Это также означает, что если вы планируете использовать эту материнскую плату в корпусе, потребуется немного дополнительного пространства для использования этих портов. Краевые разъемы M.2 и MCIO ASRock Rack GENOAD8UD 2T X550
Вот вид с другого ракурса. Воздушный поток слотов PCIe ASRock Rack GENOAD8UD 2T X550Вот вид на материнскую плату со стороны стандартного направления воздушного потока, чтобы дать представление о профиле и выравнивании слотов и разъемов. Вид воздушного потока ASRock Rack GENOAD8UD 2T X550Рядом с ЦП расположены радиаторы VRM, а также радиатор для сетевого контроллера Intel X550. Эта платформа поддерживает сетевые подключения 10Gbase-T. Места не так много, поэтому наличие как минимум 10GbE вместо 1GbE приветствуется. ASRock Rack GENOAD8UD 2T X550 Intel X550Помимо двух портов RJ45 10Gbase-T, на задней панели ввода/вывода материнской платы не так много другого. Порт VGA и два порта USB 3 обеспечивают локальный доступ. Порт управления обеспечивает внеполосный доступ к платформе. Задние порты ввода/вывода ASRock Rack GENOAD8UD 2T X550 |
